HCAAY-50-12 (1/2〞) 同軸電纜
|
|
|

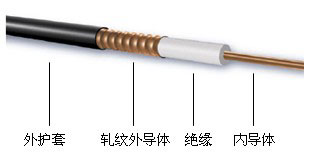

圖1：HCAAY-50-12同軸電纜
|
|
分類 型號.
|
|
普通電纜 HCAAY-50-12 阻燃電纜 HCAAYZ-50-12
|
|
結構尺寸
|
|
內導體
|
材料
|
銅包鋁
|
|
直徑
|
4.8±0.05
|
|
絕緣體
|
材料
|
發泡聚乙烯
|
|
直徑
|
12.15±0.2
|
|
外導體
|
材料
|
環形皺紋銅管
|
|
直徑
|
13.9±0.1
|
|
護套
|
材料
|
LLDPE
|
|
最薄護套厚度
|
＞0.8
|
|
直徑
|
15.7±0.2
|
|
機械性能
|
|
彎曲半徑
|
單次彎曲
|
50
|
|
重復彎曲
|
125
|
|
抗拉力（N）
|
1200
|
|
電纜重量（kg/km）
|
250
|
|
推薦溫度（℃）
|
儲藏
|
-70~+85
|
|
安裝
|
-40~+60
|
|
使用
|
-55~+85
|
|
|
|
電氣性能
|
|
內導體直流電阻（Ω/km）
|
1.62
|
|
外導體直流電阻（Ω/km）
|
2.08
|
|
特性阻抗（Ω）
|
50±1
|
|
電容（p F/m）
|
76
|
|
傳輸速比（%）
|
88
|
|
直流耐電壓（KV）
|
4.0
|
|
絕緣電阻（MΩ/km）
|
＞1×104
|
|
額定峰值功率（KV）
|
40
|
|
峰值電壓（V）
|
1800
|
|
衰減系數和平均功率
|
|
頻率（MHz）
|
衰減（@20℃，
d B/100m）
|
平均功率
|
|
150
|
2.64
|
3.23
|
|
450
|
4.71
|
1.82
|
|
800
|
6.41
|
1.34
|
|
900
|
6.85
|
1.26
|
|
1000
|
7.25
|
1.19
|
|
1500
|
9.08
|
0.96
|
|
1800
|
10.06
|
0.87
|
|
2000
|
10.68
|
0.82
|
|
2200
|
11.27
|
0.77
|
|
2500
|
12.12
|
0.72
|
|
3000
|
13.46
|
0.65
|
|
VSWR
|
|
800MHz~1000MHz
|
1.13
|
|
1700MHz~2000MHz
|
1.13
|
|
2100MHz~2400MHz
|
1.13
|
|
|
注意：
對于阻燃護套電纜，推薦溫度是：
儲藏溫度：-30℃~+80℃
安裝溫度：-25℃~+60℃
使用溫度：-30℃~+80℃
產品符合RoHS指令，根據RoHS指令的要求，您可以在外包裝上看到RoHS標示。
|
|
