HCAHY-50-9 (1/2〞超柔) 同軸電纜
|
|
|

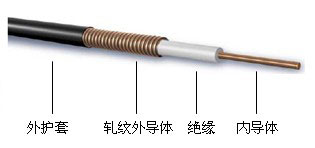

圖1：HCAHY-50-9同軸電纜
|
|
分類 型號.
|
普通電纜 HCAHY-50-9
阻燃電纜 HCAHYZ-50-9
|
|
結構尺寸
|
|
內導體
|
材料
|
銅包鋁
|
|
直徑
|
3.55±0.05
|
|
絕緣體
|
材料
|
發泡聚乙烯
|
|
直徑
|
9.0±0.2
|
|
外導體
|
材料
|
螺旋形皺紋銅管
|
|
直徑
|
12.1±0.1
|
|
護套
|
材料
|
LLDPE或阻燃PE
|
|
最薄護套厚度
|
＞0.5
|
|
直徑
|
13.6±0.2
|
|
機械性能
|
|
彎曲半徑
|
單次彎曲
|
17
|
|
重復彎曲
|
55
|
|
抗拉力（N）
|
1000
|
|
電纜重量（kg/km）
|
240
|
|
推薦溫度（℃）
|
儲藏
|
-70~+85
|
|
安裝
|
-40~+60
|
|
使用
|
-55~+85
|
|
|
|
電氣性能
|
|
內導體直流電阻（Ω/km）
|
2.97
|
|
外導體直流電阻（Ω/km）
|
3.54
|
|
特性阻抗（Ω）
|
50±1
|
|
電容（p F/m）
|
80
|
|
傳輸速比（%）
|
82
|
|
直流耐電壓（KV）
|
3.0
|
|
絕緣電阻（MΩ/km）
|
＞1×104
|
|
額定峰值功率（KV）
|
15.6
|
|
峰值電壓（V）
|
1400
|
|
截止頻率（GHz）
|
17.0
|
|
衰減系數和平均功率
|
|
頻率（MHz）
|
衰減（@20℃，
d B/100m）
|
平均功率
|
|
150
|
3.91
|
2.12
|
|
450
|
7.16
|
1.19
|
|
800
|
9.88
|
0.88
|
|
900
|
10.55
|
0.82
|
|
1000
|
11.20
|
0.78
|
|
1500
|
14.12
|
0.62
|
|
1800
|
15.70
|
0.56
|
|
2000
|
16.69
|
0.53
|
|
2200
|
17.64
|
0.50
|
|
2500
|
19.03
|
0.46
|
|
3000
|
21.21
|
0.42
|
|
VSWR
|
|
800MHz~1000MHz
|
1.13
|
|
1700MHz~2000MHz
|
1.13
|
|
2100MHz~2400MHz
|
1.13
|
|
|
注意：
對于阻燃護套電纜，推薦溫度是：
儲藏溫度：-30℃~+80℃
安裝溫度：-25℃~+60℃
使用溫度：-30℃~+80℃
產品符合RoHS指令，根據RoHS指令的要求，您可以在外包裝上看到RoHS標示。
|
|
